Web 界面

Experiments 管理

点击导航栏上的 All experiments 标签。

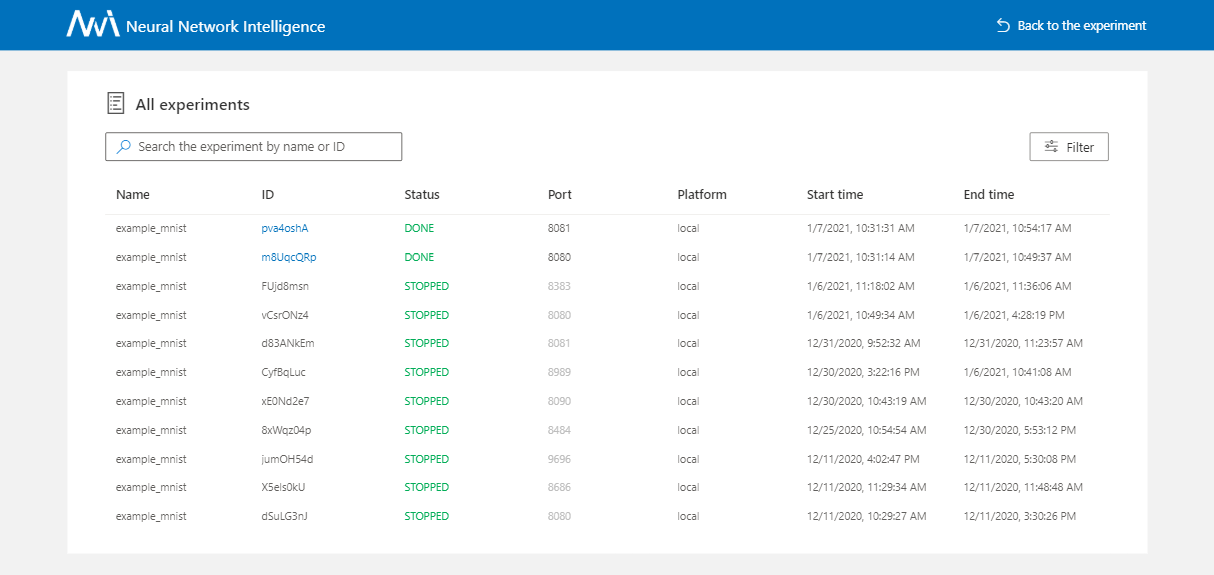

• 在 All experiments 页面，可以看到机器上的所有 Experiment。

• 查看 Experiment 更多详细信息时，可以单击 trial ID 跳转至该 Experiment 详情页，如下所示：

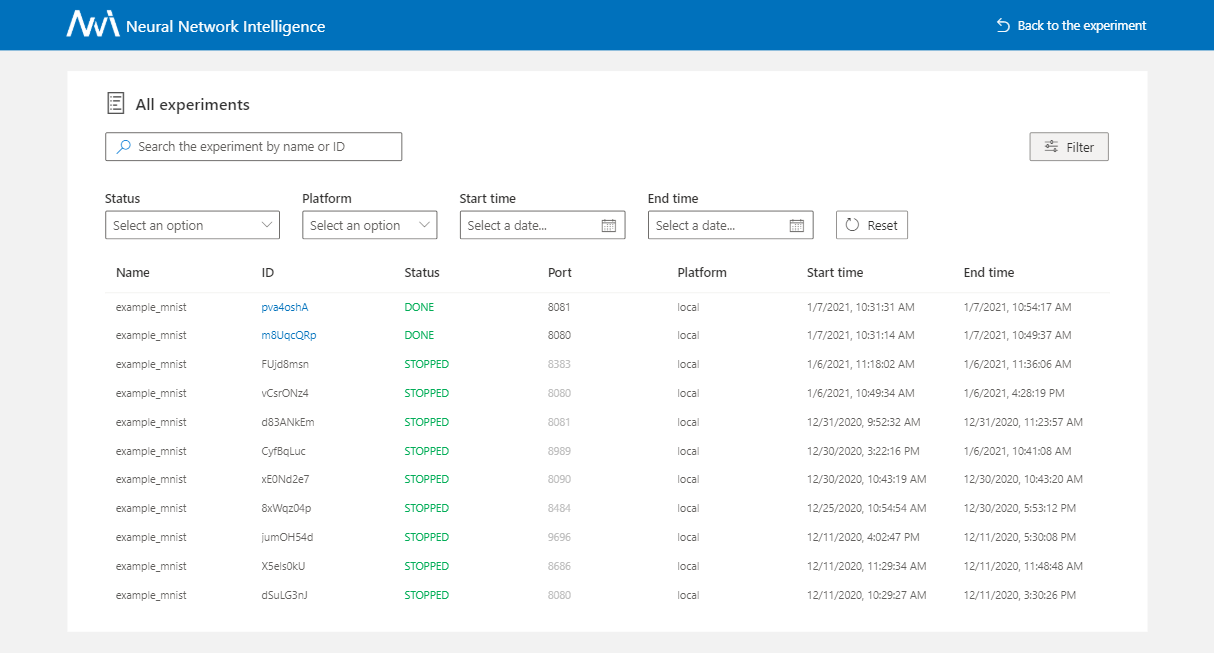

• 如果表格里有很多 Experiment，可以使用 filter 按钮。

查看概要页面

点击 Overview 标签。

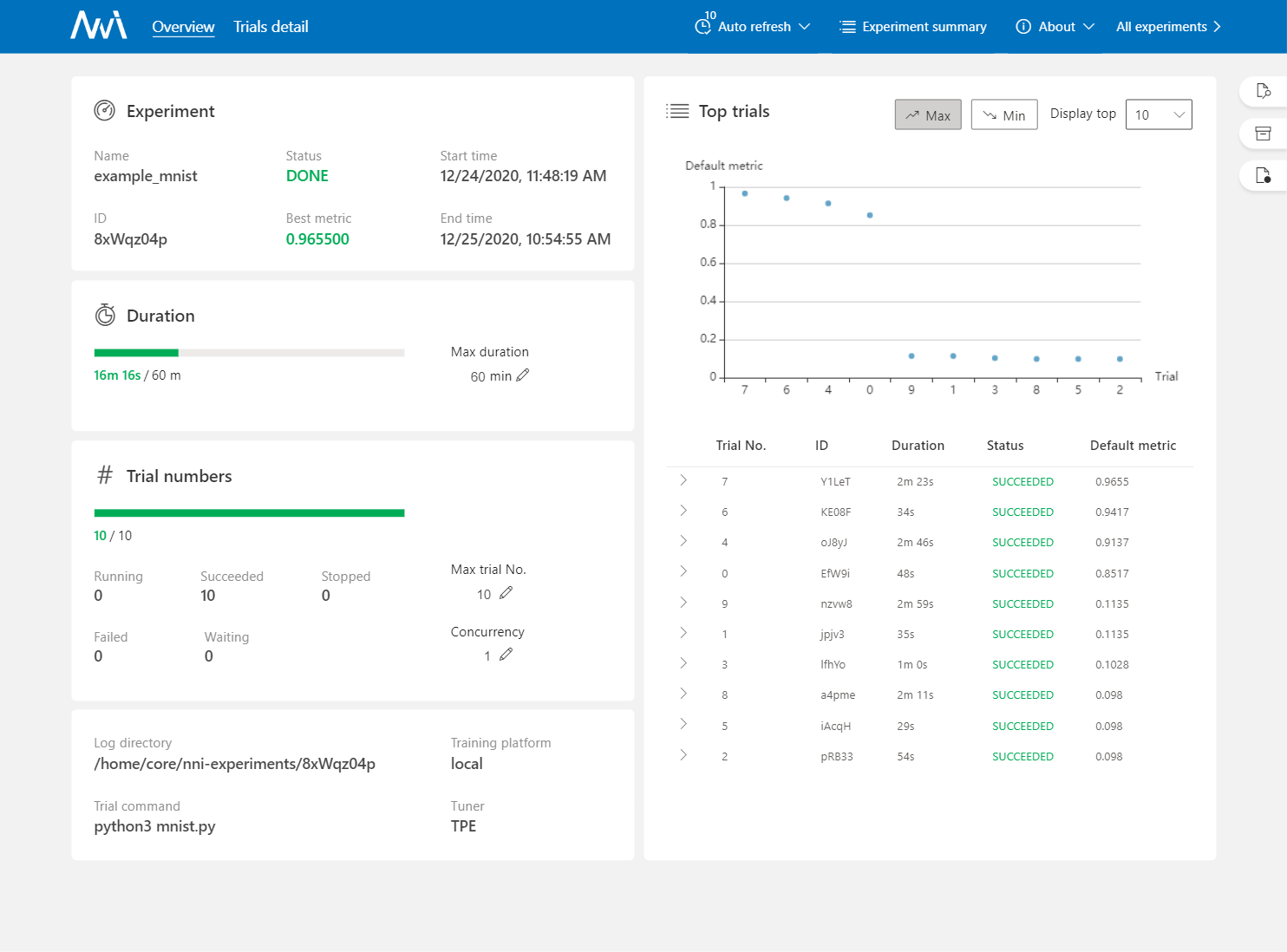

• 在 Overview 标签上，可看到 Experiment trial 的概况、搜索空间以及 top trials 的结果。

如果想查看 Experiment 配置和搜索空间，点击右边的 Search space 和 Config 按钮。

1. 搜索空间文件：

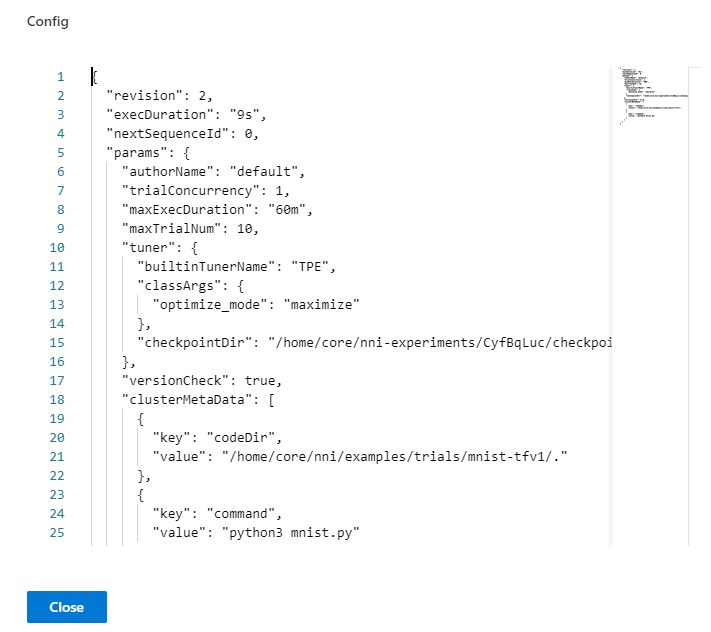

2. 配置文件：



• 你可以在这里查看和下载 nni-manager/dispatcher 日志文件。

• 如果 Experiment 包含了较多 Trial，可改变刷新间隔。

• 单击按钮 Experiment summary ，可以查看和下载 Experiment 结果（Experiment 配置，trial 信息 和 中间结果 ）。

• 在这里修改 Experiment 配置（例如 maxExecDuration, maxTrialNum 和 trial concurrency）。

• 通过单击 Learn about ，可以查看错误消息和 nni-manager/dispatcher 日志文件

• About 菜单内含有版本信息以及问题反馈渠道。

查看 trial 最终结果

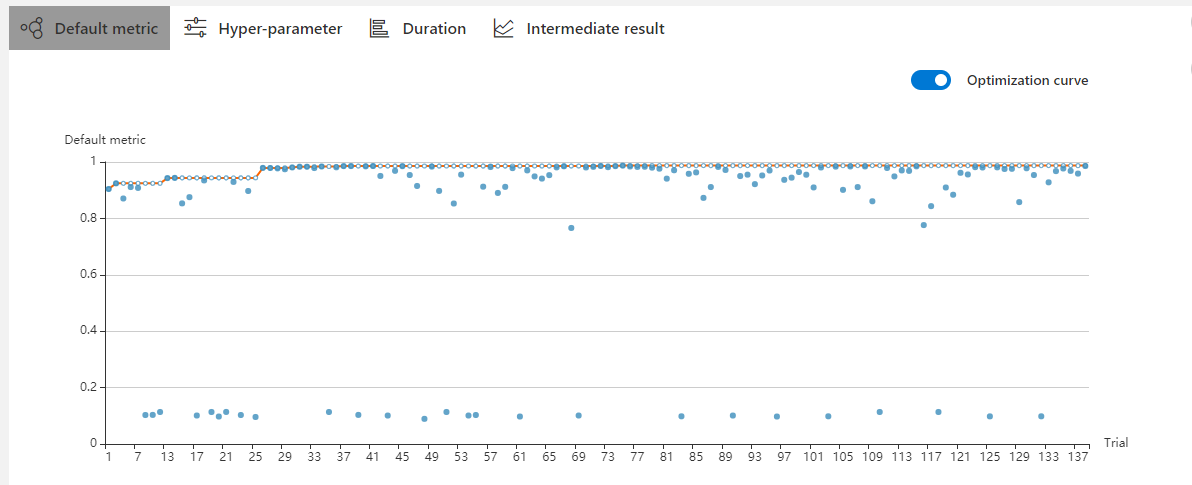

• Default metric 是所有 trial 的最终结果图。 在每一个结果上悬停鼠标可以看到 trial 信息，比如 trial id、No.、超参等。

• 打开 Optimization curve 来查看 Experiment 的优化曲线。

查看超参

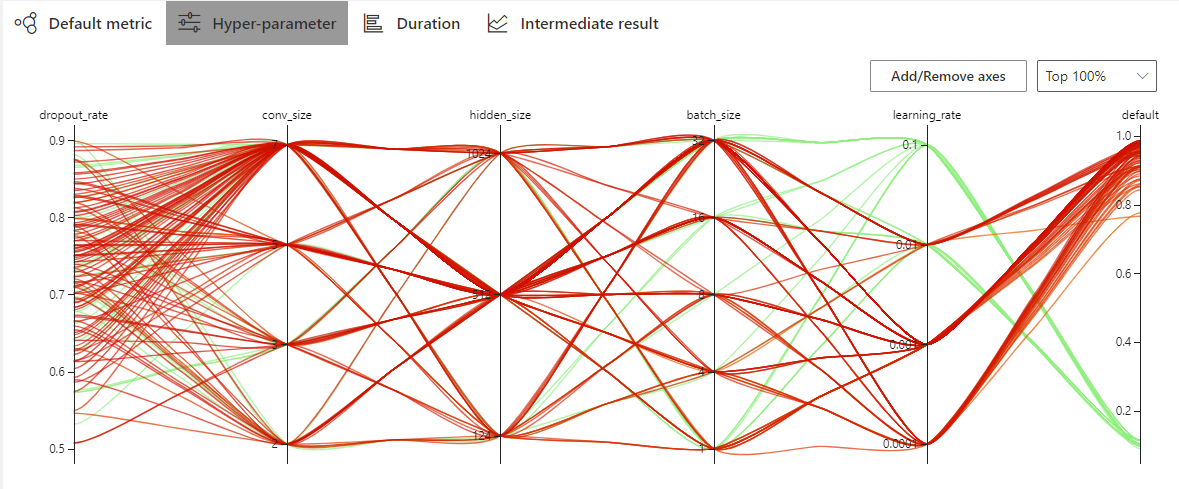

单击 Hyper-parameter 标签查看平行坐标系图。

• 可以点击 添加/删除 按钮来添加或删减纵坐标轴。

• 直接在图上拖动轴线来交换轴线位置。

• 通过调节百分比来查看 top trial。

查看 Trial 运行时间

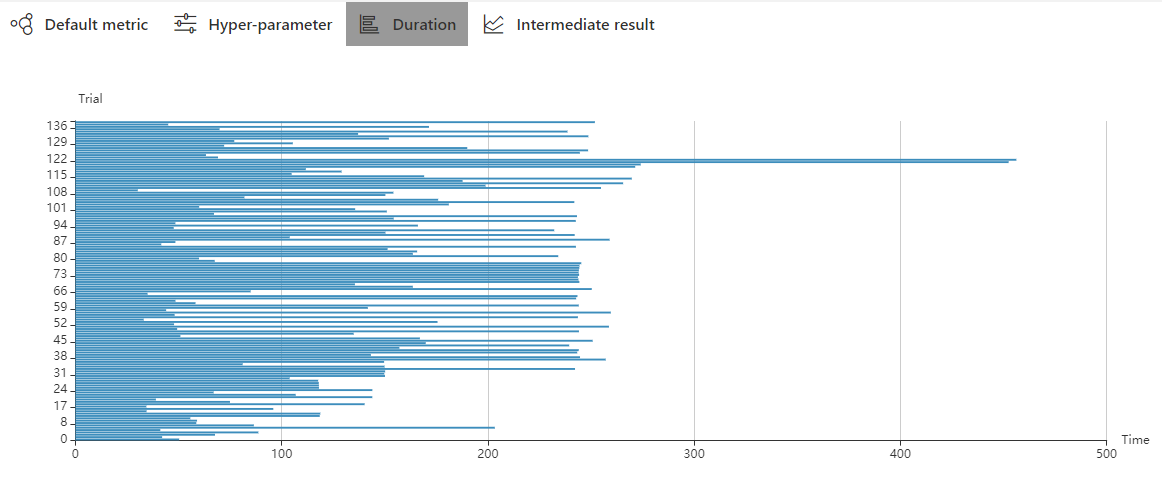

点击 Trial Duration 标签来查看柱状图。

查看 Trial 中间结果

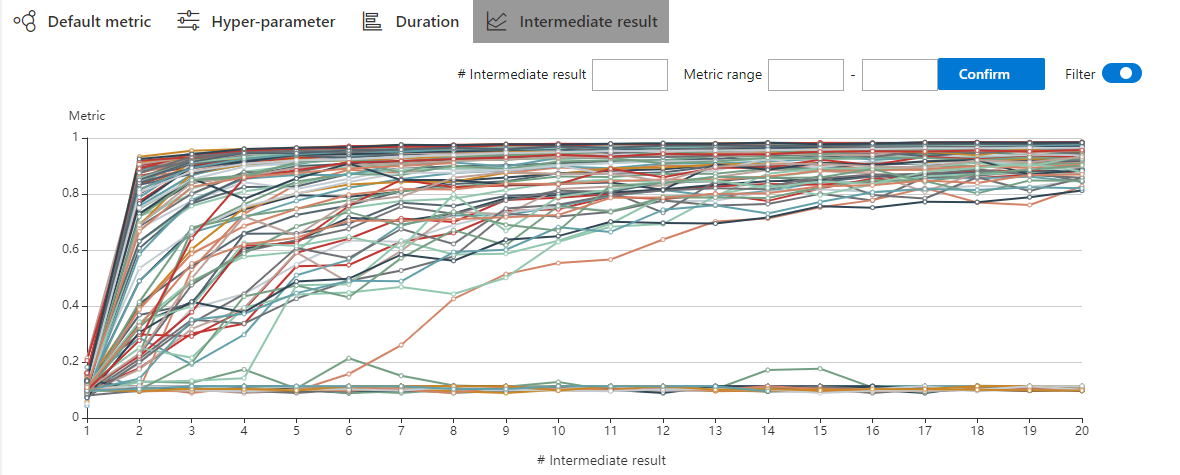

单击 Intermediate Result 标签查看折线图。

Trial 在训练过程中可能有大量中间结果。 为了更清楚的理解一些 Trial 的趋势，可以为中间结果图设置过滤功能。

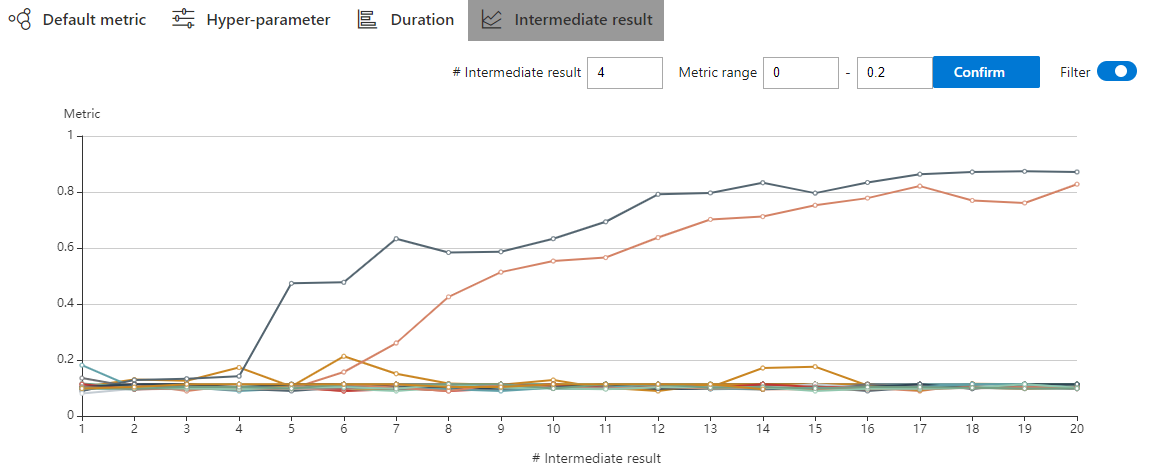

这样可以发现 Trial 在某个中间结果上会变得更好或更差。 这表明它是一个重要的并相关的中间结果。 如果要仔细查看这个点，可以在 #Intermediate 中输入其 X 坐标。 并输入这个中间结果的指标范围。 在下图中，选择了第四个中间结果并将指标范围设置为了 0.8 -1。

查看 Trial 状态

点击 Trials Detail 标签查看所有 Trial 的状态。具体如下：

• Trial 详情：Trial id，持续时间，开始时间，结束时间，状态，精度和 search space 文件。

• 支持通过 id，状态，Trial 编号以及参数来搜索。

1. Trial id：

2. Trial No.：

3. Trial 状态：

4. Trial 参数：

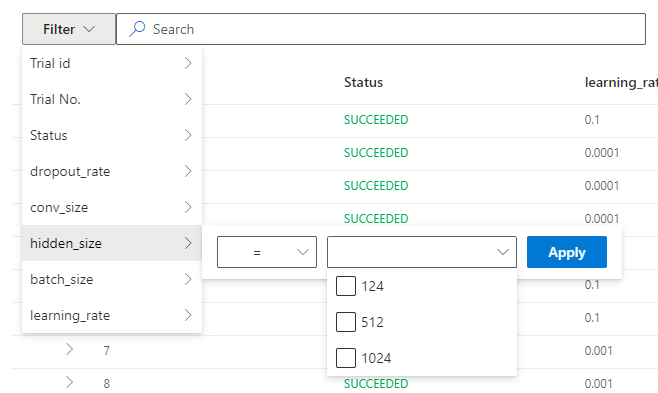

1. 类型为 choice 的参数：

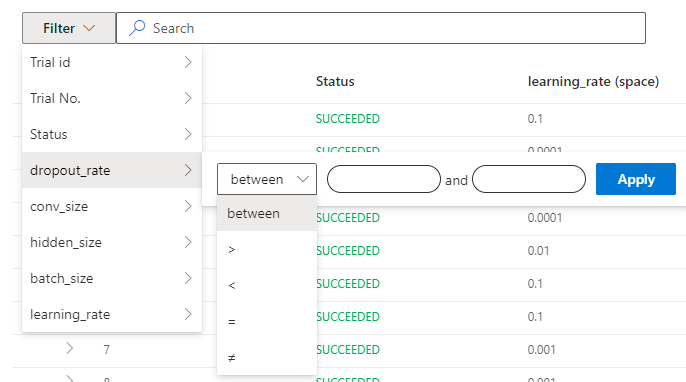

2. 类型不是 choice 的参数：

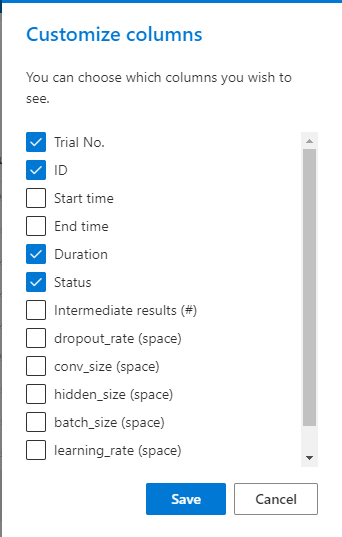

• Add column 按钮可选择在表格中显示的列。 如果 Experiment 的最终结果是 dict，则可以在表格中查看其它键。可选择 Intermediate count 列来查看 Trial 进度。

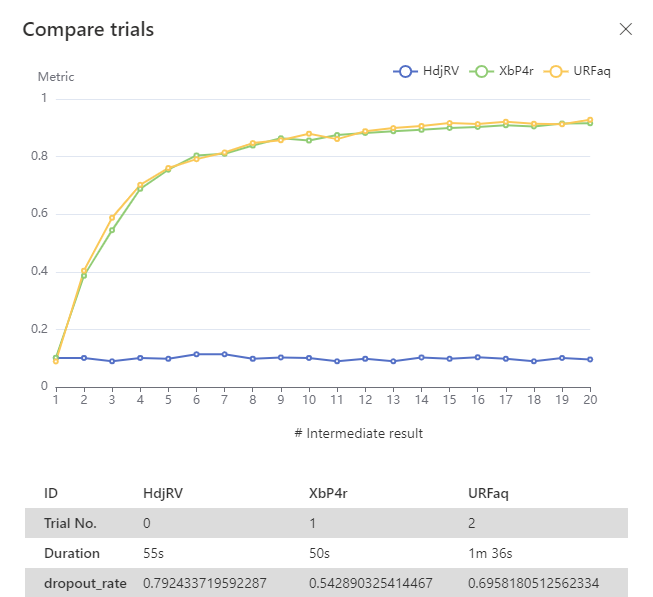

• 如果要比较某些 Trial，可选择并点击 Compare 来查看结果。

• Tensorboard 请参考 此文档。

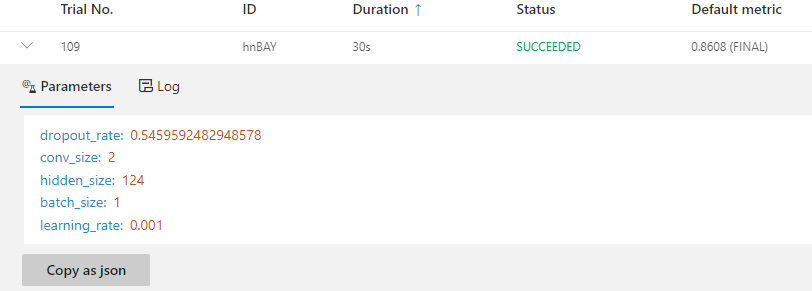

• 可使用 Copy as python 按钮来拷贝 Trial 的参数。

• 您可以在 Log 选项卡上看到 Trial 日志。 在本地模式下有 View trial log, View trial error 和 View trial stdout 三个按钮。 * 如果在 OpenPAI 或 Kubeflow 平台上运行，还可以看到 hdfsLog。

1. 本机模式

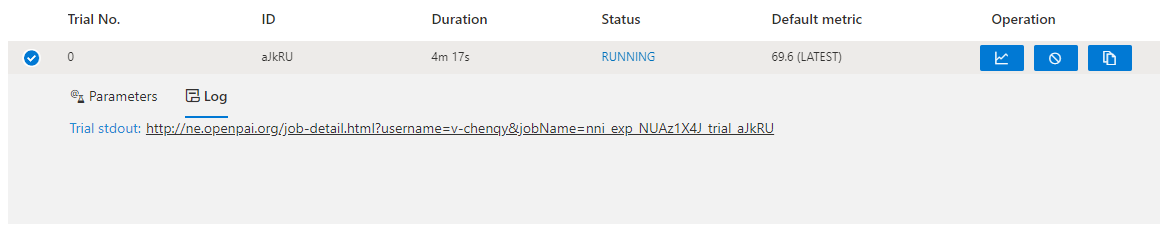

2. OpenPAI、Kubeflow 等模式：

• 中间结果图：可在此图中通过点击 intermediate 按钮来查看默认指标。

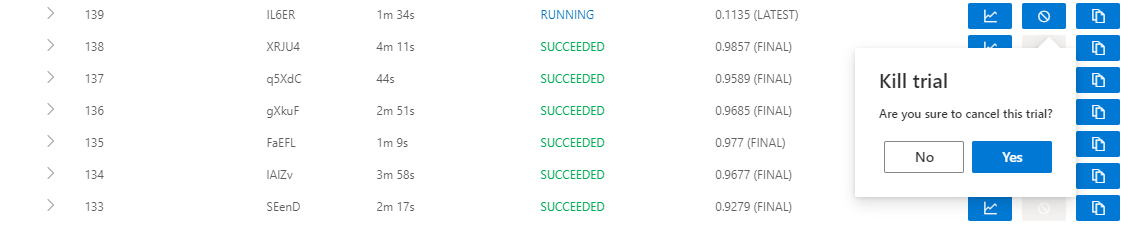

• Kill: 可终止正在运行的任务。

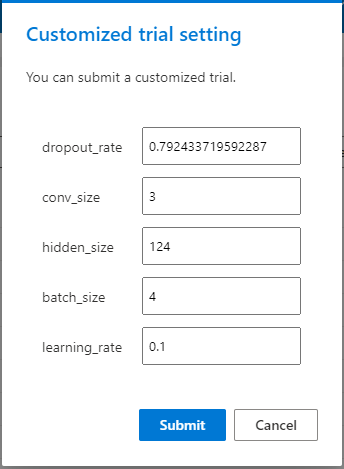

• 自定义 Trial：您可以更改此 Trial 参数，然后将其提交给 Experiment。如果您想重新运行失败的 Trial ，您可以向 Experiment 提交相同的参数。
